Work) 아파트 바닥 구조 분류



Work) 아파트 바닥 구조 분류



구분	내용	비고
벽식구조	수직부재인 벽체와 수평부재인 슬래브만으로 구성되는 위아래 슬래브 판 2개와 벽 판 4개로 구성된 구조방식
기둥식구조(라멘*구조) 독일어로 액자	슬래브와 보로 이루어진 수평 부재가 액자틀처럼  기둥에 강접합된 구조시스템
무량판구조	없을 무(無) 자, 대들보 량(梁) 자를 쓴 명칭 그대로  하중을 지탱하고 있는 수평구조 부재인 보(beam)(대들보)가 없고,  건물의 하중을 지탱하는 수직재의 기둥(코어)에  슬래브(slab)가 바로 연결된 형식
넥스트라멘구조 (삼성물산, 넥스트 홈)	기존 '라멘' 구조에서 천장에 수평으로 설치한 '보'를 받칠 '기둥'을  세대 외벽으로 빼서 기존 '벽식' 혹은 '라멘' 구조처럼  공간의 안정성을 유지하면서도 마치 '무량판 구조'처럼  세대 내 공간을 최대한 확보할 수 있는 방식

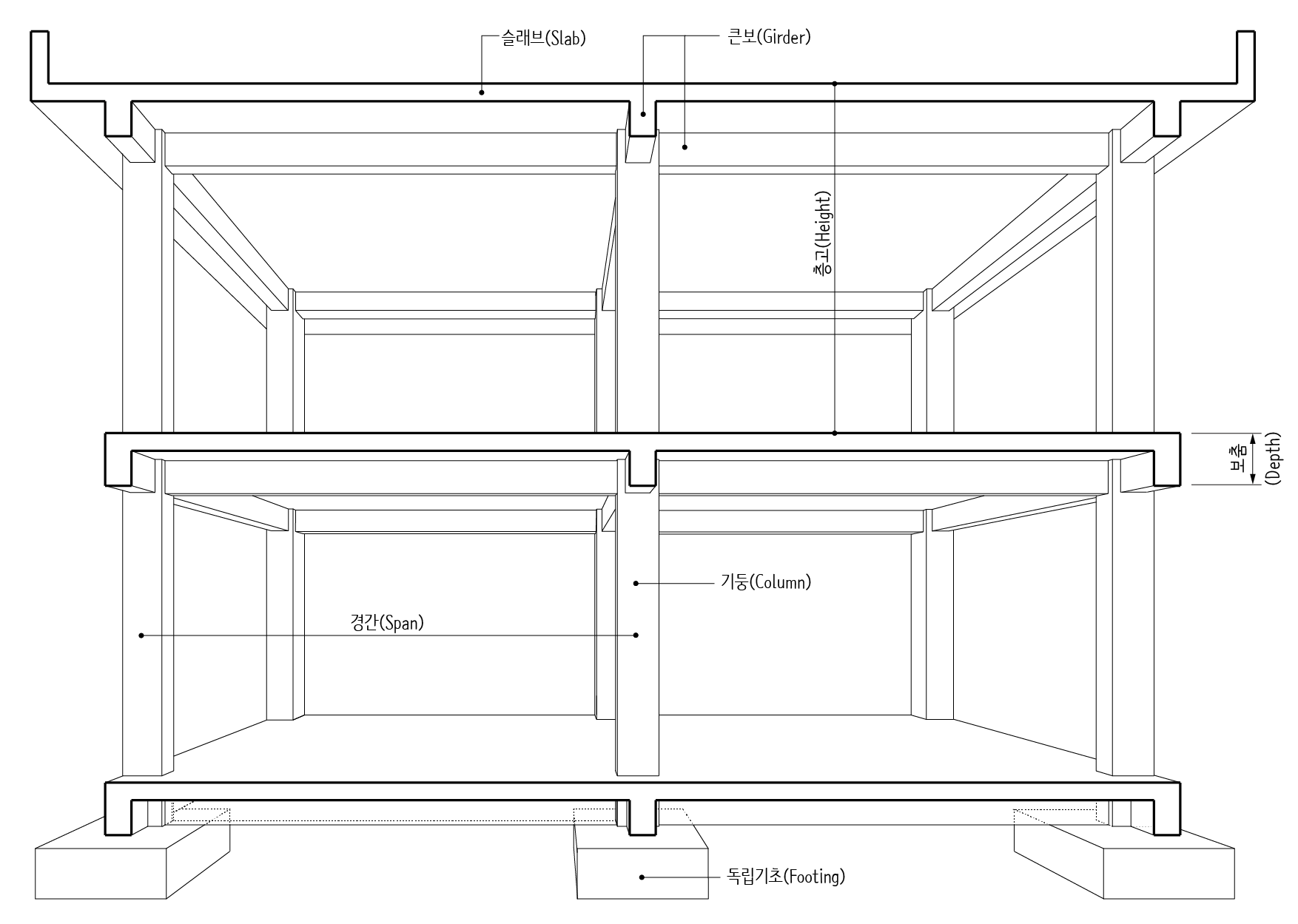

라멘구조

슬래브와 보로 이루어진 수평 부재가 액자틀처럼 기둥에 강접합된 구조시스템



넥스트 라멘구조

기존 '라멘' 구조에서 천장에 수평으로 설치한 '보'를 받칠 '기둥'을 세대 외벽으로 빼서 기존 '벽식' 혹은 '라멘' 구조처럼  공간의 안정성을 유지하면서도 마치 '무량판 구조'처럼 세대 내 공간을 최대한 확보할 수 있는 방식





출처 : https://youtu.be/vEw2huvT4go?si=ltRq4lFyFpnafuAL
